Unser Produkte zur Pulsationsmessung
Wir haben in den vergangenen Jahren mehrere Messgeräte entwickelt, die
alle verschiedene Einsatzbereiche haben. Im Folgenden werden wir Ihnen diese
Vorstellen, Beispielbilder finden Sie unter "Fotos":
Pulsatortester USB
Das Pulsatormessgerät USB ist ein 2 Kanal
Messgerät und ist für die ortsfeste Verwendung vorgesehen (in Werkstaätten,
Produktionsbereichen) und kann einfach in Verbindung mit einem PC die
Messung und Auswertung durchführen. Sowohl die Datenkommunikation als auch
die Stromversorgung ist über USB realisiert. Die Status-LEDs zeigen dabei
an, ob Spannung anliegt und ob zur Zeit eine Messung läuft.
Selbstverständlich kann mit diesem Messgerät auch vor Ort beim Kunden
gemessen werden, z.B. mit einem Tablet. Die PC-Software (Windows 8, 10) ist
im Set enthalten. Geliefert wird das Gerät im Gerätekoffer inkl. aller für
die Messung Notwendigen Schläuche.
Was kann mit dem Pulsatotester USB gemessen werden?
- Pulsation: normale Kurvenmessung, A, B, C und D Phase, angegeben in
ms (Millisekunden) und %, Hink, Max-Vakuum
- Vakuumhöhe in Echtzeit
- Langzeit-Vakuummessung mit Echtzeit-Diagramm
- Pulskurve mit Sofort (Echtzeit) Anzeige und Auswertung
Technische Daten Pulsatortester USB (Vertsion 1, derzeit ist Version 2
in Arbeit)
- Anzahl Kanäle:
2
- Messdauer Kurvenmessung: 5 - 2000 Sekunden
- Messbereich:
0 - 65 kPa [Vers 2: 0-70 kPa]
- Auflösung Vakkum:
0,25 kPa (8-Bit) [Vers. 2: 0,1 kPa]
- Messgeschwindigkeit:
1000 Messungen pro Kanal und Sekunde (= 1 kSps / Kanal)
- Genauigkeit Vakuum:
+/- 0,4 kPa [Vers. 2: +/- 0,2 kPa]
- Genauigkeit Zeit:
1ms +/- 2% [Vers. 2: 1ms +/- 50ppm]
- USB-Kabel:
2,5m mit Stecker A
- LEDs:
Betriebsspannung + Messung
mehr Informationen finden Sie in unserem Infoblatt
Pulstester USB.
Hier finden Sie dem Pulsatortester USB in unserem Shop:
Pulsatortester USB

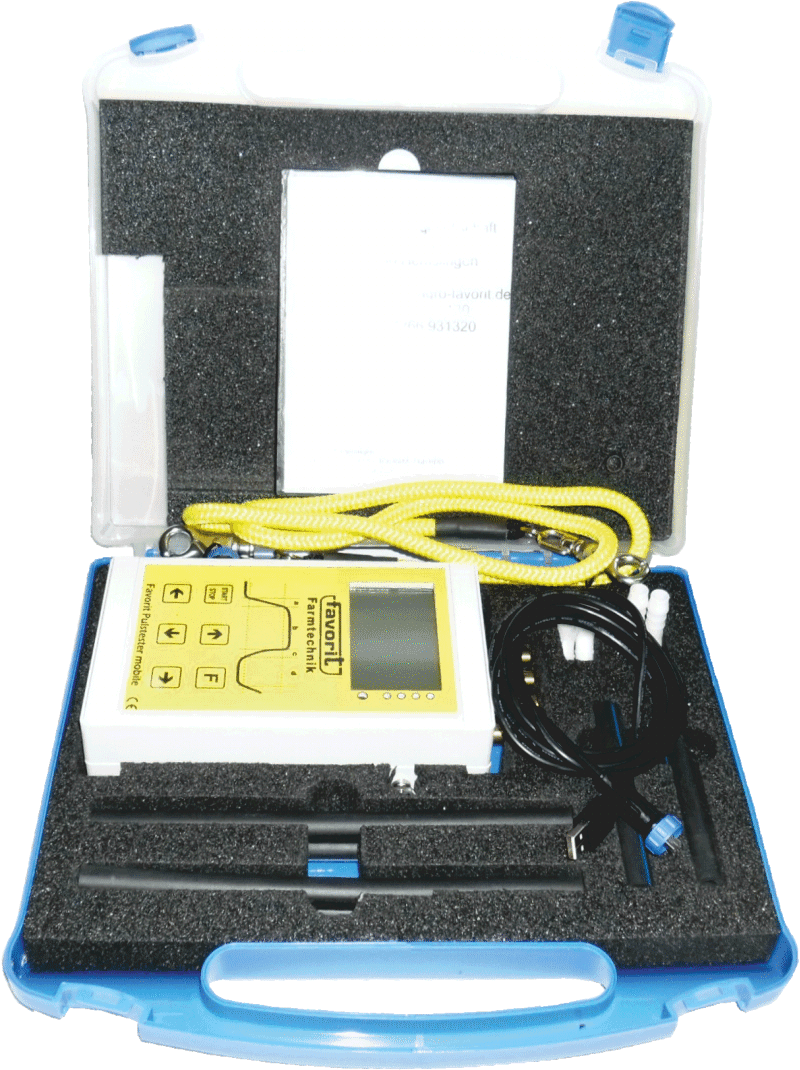

Pulsatortester mobile
Das Pulsatormessgerät mobile ist ein 4 Kanal
Messgerät, dass für den Einsatz im Service beim Kunden vorgesehen ist. Dieses
Messgerät ist mit einen Li-Ion Akku ausgestattet, hat einen 256MB Flash
Speicher (für Messdaten und Kundendaten), besitzt ein beleuchtetes
Grafikdisplay und kann an jedem USB-Anschluss (z.B. PC, Handyladegerät,
Powerbank) aufgeladen werden. Aufgrund des guten Preis-Leistungs-Verhältnis
kann jeder Servicetechniker kostengünstig damit ausgestattet werden.
Was kann mit dem Pulsatotester mobile gemessen werden?
- Pulsation: normale Kurvenmessung, A, B, C und D Phase, angegeben in
ms (Millisekunden) und %, Hink, Verhältnis, Rate, Max-Vakuum und
Min-Vakuum
- Vakuumhöhe in Echtzeit, Anzeige als Wert oder Kurve
- Schnell-Messung mit 10.000 Messungen pro Sekunde
Technische Daten Pulsatortester mobile
- Anzahl Kanäle: 4
- LCD:
160 x 104 Pixel, beleuchtet
- Messdauer Kurvenmessung: 8 Sekunden
- Messbereich:
0 - 70 kPa
- Auflösung Vakkum: 0,02 kPa (12-Bit)
- Messgeschwindigkeit:
1000 Messungen pro Kanal und Sekunde (= 1 kSps / Kanal)
- Genauigkeit Vakuum:
+/- 0,2 kPa
- Genauigkeit Zeit: 1mS +/- 30ppm (@25 °C)
- Speicher
Flash (256MB),d.h. 400 Kurvenmessungen und 800 Kundendatensätze
- Akku:
Li-Ion (8 Std. Arbeitszeit, 5 Std. Ladezeit)
mehr Informationen finden Sie in unserem Infoblatt
Pulstester mobile.
Hier finden Sie dem PTM in unserem Shop:
Pulsatormessgeraet-PTmobil
Pulsationsüberwachung für Roboter (AMS)
Die Pulsationsüberwachung für Melkroboter ist ein autonomes System, dass
ständig die Pulsation beim Roboter misst, auswertet und ggf. Alarm auslöst.
Dieses kleine Messgerät wird mit am Roboter montiert und kann bis zu 4
Kanaäle messen und auswerten. Weichen die Messdaten (A, B, C, D oder
Vakuumhöhe) zu stark ab, wird ein Alarm ausgelöst. Dieser Alarm wird
zum einen durch LEDs am Gerät angezeigt, zum anderen wird auf Wunsch eine
E-Mail mit der Fehlerbeschreibung und Kurvendaten verschickt. Zusätzlich
kann auch eine E-Mail des zuständigen Servicebetriebs hinterlegt werden,
sodass auch dieser nach einer einstellbaren Verzögerungszeit informiert

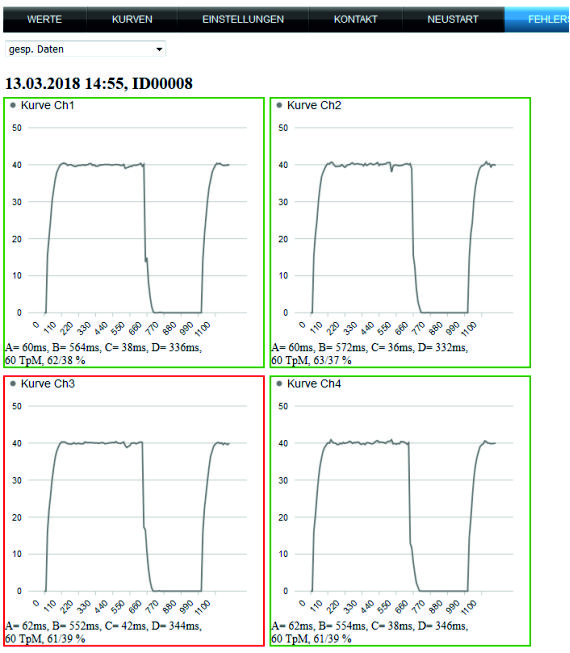

wird. Um eine Ferndiagnose durchführen zu können enthält das Gerät einen integrierten Webserver. Dieser
stellt die aktuellen Daten sowie
die Kurve "Soll" und "Ist" in jedem Browser dar (Smartphone, Tablet,
PC,...). Benötigt wird nur eine Spannungsversorgung 10...28 V DC und ein
Netzwerkanschluss mit Internetzugang.
Was kann mit der Pulsatorüberwachung gemessen werden?
- Pulsation im Melkroboter (AMS), Anzeige der Werte auf Display, Werte
+ einfache Kurve im Browser
- Vakuumhöhe (ermittelt über Pulskurven)
- Kurvenmessung hochauflösend (nur mit PC-Software)
Technische Daten Pulsüberwachung
- Anzahl Kanäle: 4
- Messdauer Kurvenmessung: permanent (Melkvorgang)
- Messbereich: 0
- 60 kPa
- Auflösung Vakkum: 0,1
kPa
- Messgeschwindigkeit:
500 Messungen pro Sekunde und Kanal
- Genauigkeit Vakuum:
+/- 0,2 kPa
- Genauigkeit Zeit: +/-
2ms
- LEDs: Status
der 4 Kanäle, Betriebsspannung
- LCD:
Grafik-Display 128*64 Pixel, beleuchtet
- Ethernet:
RJ45-Anschluss, DHCP-Client, TCP-Server, Webserver, SNTP und SMTP
mehr Informationen finden Sie in unserem Infoblatt
Pulsüberwachung
Melkroboter.
Hier finden Sie die Pulsationsüberwachung in unserem Shop:
Pulsüberwachung Robotoer (AMS)

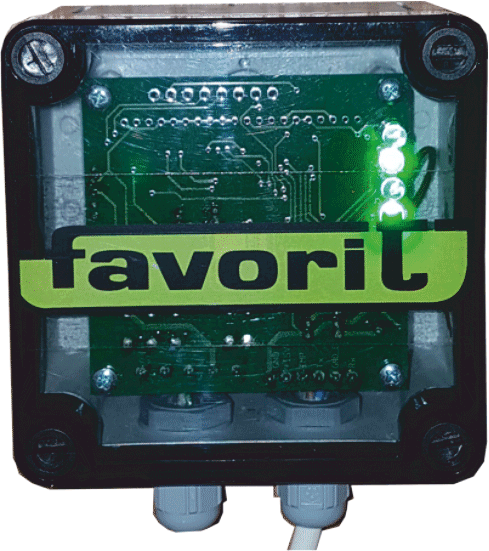

Pulsationsüberwachung für Melkstände
Auch für Melkstände bzw. Melkplätze haben wir eine Lösung. Unsere kleine
"Melkplatz Überwachung" ist ähnlich der Pulsationsüberwachung für Roboter
aufgebaut, jedoch ohne Netzwerk-Funktionen und nur als 2 Kanal Messgerät.
Dieses kleine Messgerät kann einfach in vorhandene Systeme integriert
werden, es muss lediglich eine Versorgungsspannung angeschlossen werden und
eine Verbindung zum Pulsator (Luftleitung) hergestellt werden. Die
Kurvenparameter lernt das Gerät automatisch.
Was kann mit der Pulsatorüberwachung gemessen werden?
- Anzeige, ob ein Melkplatz innerhalb einer Vorgabe arbeitet
- Parameter + Kurve (nur bei der Professinal Variante in Verbindung
mit einem PC und Datenanschluss)
Technische Daten Pulsüberwachung
- Anzahl Kanäle: 2
- Messdauer Kurvenmessung: permanent (beim Melkvorgang)
- Messbereich:
0 - 70 kPa
- Auflösung Vakuum:
0,1 kPa
- Messgeschwindigkeit:
500 Messungen pro Kanal und Sekunde
- Genauigkeit Vakkum:
+/- 0,4 kPa
- Genauigkeit Zeit:
+/- 2 ms
- LEDs:
4 Stück, 2 rote (Fehler), 2 grüne(OK)
mehr Informationen finden Sie in unserem Infoblatt
Pulsüberwachung
Melkplatz.
